Thông số kỹ thuật cột thép bát giác liền cần đơn
| Tên gọi | H (m) | W (m) | T (mm) | D1 (mm) | D2 (mm) | PxQ (mm) | M (mm) | N (mm) | F (daN) | J (mm) | HmxC (m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BGLCĐ7 | 7 | 1.5 | 3.0 | 56 | 144 | 85×350 | 300/10 | 240 | 73 | M16x500 | 1.0×0.8 |
| BGLCĐ8 | 8 | 1.5 | 3.5 | 56 | 155 | 85×350 | 400/10 | 270 | 85 | M24x675 | 1.0×0.8 |
| BGLCĐ9 | 9 | 1.5 | 3.5 | 56 | 165 | 95×350 | 400/12 | 300 | 96 | M24x675 | 1.2×1.0 |
| BGLCĐ10 | 10 | 1.5 | 4.0 | 58 | 175 | 95×350 | 400/12 | 310 | 102 | M24x675 | 1.2×1.0 |
| BGLCĐ11 | 11 | 1.5 | 4.0 | 58 | 185 | 95×350 | 400/12 | 310 | 112 | M24x675 | 1.2×1.0 |
Thông số kỹ thuật cột thép tròn côn liền cần đơn
| Tên gọi | H (m) | W (m) | T (mm) | D1 (mm) | D2 (mm) | PxQ (mm) | M (mm) | N (mm) | F (daN) | J (mm) | HmxC (m) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TCLCĐ7 | 7 | 1.5 | 3.0 | 58 | 150 | 85×350 | 300/10 | 220 | 70 | M16x500 | 1.0×0.8 |
| TCLCĐ8 | 8 | 1.5 | 3.5 | 58 | 160 | 85×350 | 400/10 | 250 | 82 | M24x675 | 1.0×0.8 |
| TCLCĐ9 | 9 | 1.5 | 3.5 | 58 | 170 | 95×350 | 400/12 | 280 | 92 | M24x675 | 1.2×1.0 |
| TCLCĐ10 | 10 | 1.5 | 4.0 | 58 | 180 | 95×350 | 400/12 | 290 | 102 | M24x675 | 1.2×1.0 |
| TCLCĐ11 | 11 | 1.5 | 4.0 | 58 | 193 | 95×350 | 450/12 | 300 | 107 | M24x675 | 1.2×1.0 |

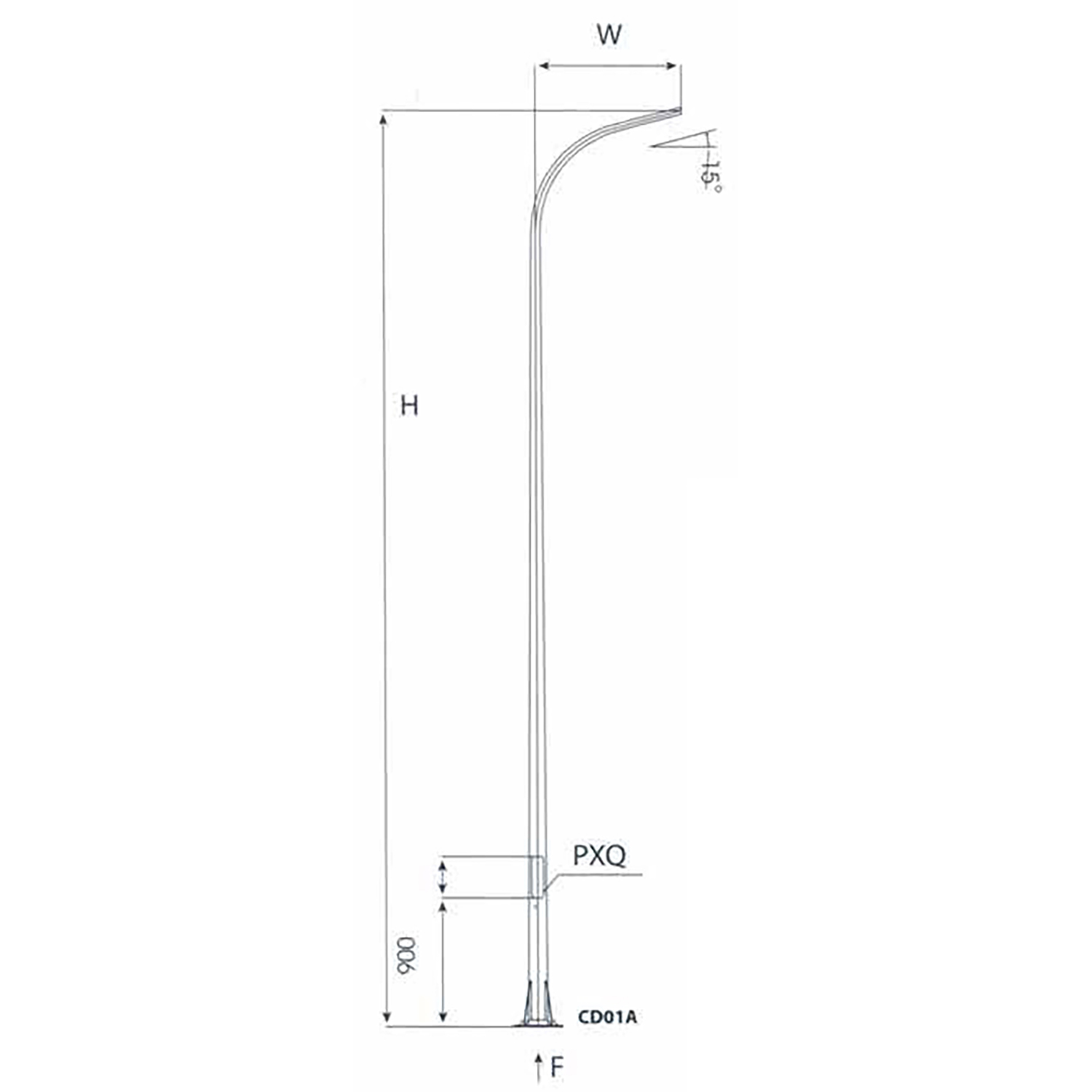

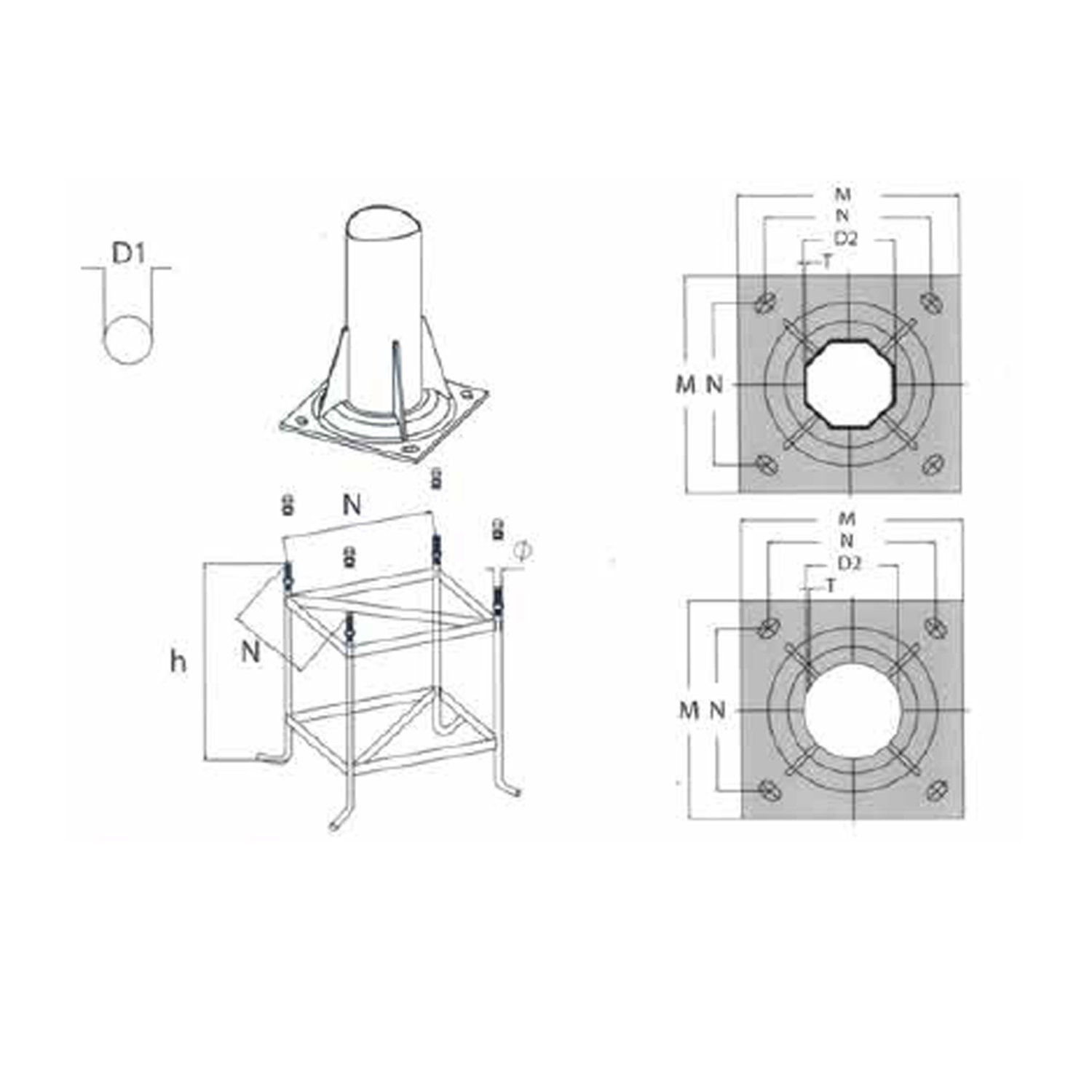

Ghi chú
- H: Chiều cao cột
- W: Độ vươn cần
- T: Độ dày tôn
- D1: Đường kính ngọn
- D2: Đường kính gốc
- PxQ: Kích thước cửa cột
- M: Kích thước bích đế
- N: Kích thước khung móng
- F: Lực ngang đầu cộ
